Descrição
Descrição do produto

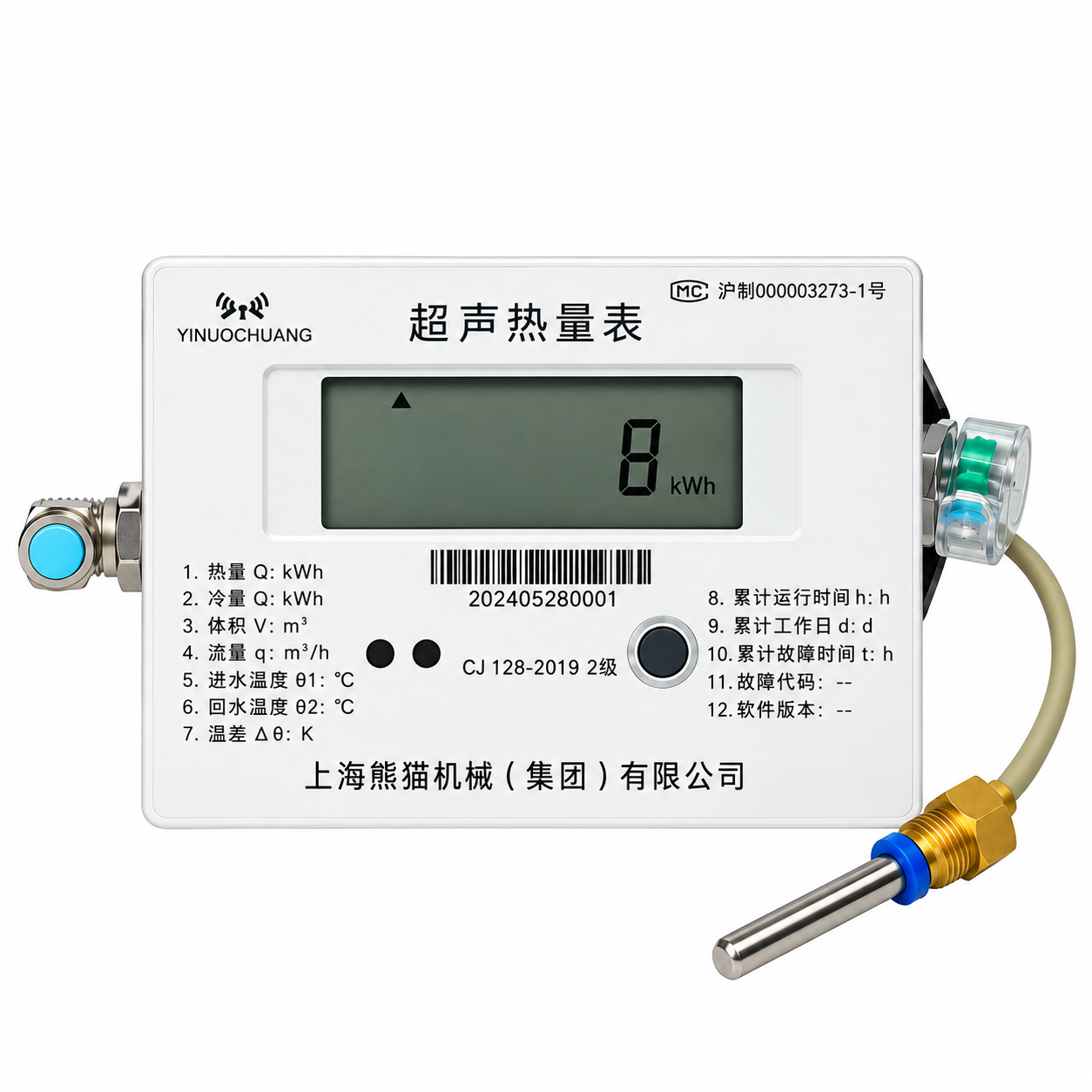

O Medidor Ultrassônico Inteligente de Energia Térmica Panda Meter DN15–DN40 foi desenvolvido para medir com precisão a vazão e a energia térmica transferida em sistemas de aquecimento e resfriamento.
Utiliza transdutores ultrassônicos para calcular a vazão do fluido e sensores de temperatura para identificar a diferença térmica entre as tubulações de entrada e saída.
Possui interface para transmissão remota de dados e integração com sistemas de gerenciamento por IoT. O consumo de energia térmica pode ser registrado em kWh ou GJ.
Principais características
-
Autodiagnóstico: identifica falhas no sensor de vazão.
-
Alarmes de temperatura: detecta circuitos abertos e curtos-circuitos nos sensores.
-
Monitoramento inteligente: alerta para medições fora da faixa e baixa tensão da bateria.
-
Alta precisão: tecnologia de correção inteligente dos dados de medição.
-
Bateria de lítio integrada: autonomia declarada superior a 6+1 anos.
-
Interface óptica: permite leitura presencial por equipamentos portáteis de infravermelho.
-
Baixo consumo: corrente estática inferior a 6 µA.
-
Display LCD: visor de alta definição para ampla faixa de temperaturas.
Panda
Especificações técnicas
| Característica | Especificação |
|---|---|
| Classe de precisão | Classe 2 |
| Temperatura de operação do fluido | +4 °C a +95 °C |
| Diferença de temperatura | 2 a 75 K |
| Temperatura de comutação calor/frio | +25 °C |
| Pressão máxima de trabalho | 1,6 MPa (16 bar) |
| Perda de pressão | ≤ 25 kPa |
| Categoria ambiental | Tipo B |
| Diâmetros indicados no título | DN15 a DN40 |
| Relação qp/qi | 100 para DN15–DN40 |
| Relação qs/qp | 2 |
Vazão permanente por diâmetro
| Diâmetro | Vazão (qp) |
|---|---|
| DN15 | 1,5 m³/h |
| DN20 | 2,5 m³/h |
| DN25 | 3,5 m³/h |
| DN32 | 6,0 m³/h |
| DN40 | 10,0 m³/h |
Nota: a tabela original também apresenta DN50 (15 m³/h), apesar de o título indicar DN15–DN40. Confirme a disponibilidade desse diâmetro com a fabricante.
