1. Descrição do produto

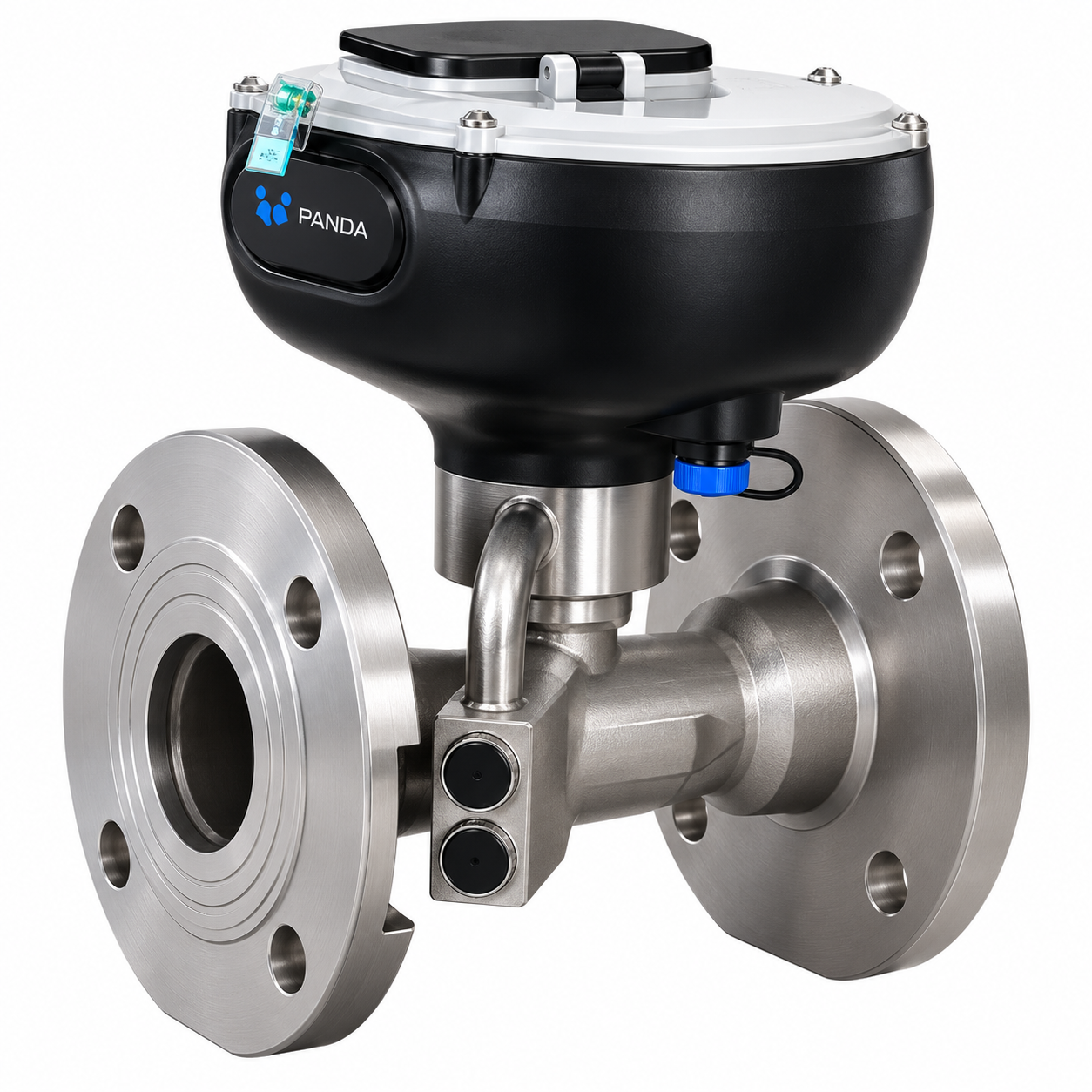

O Hidrômetro Ultrassônico Inteligente Panda Meter PWM DN50–DN300 foi desenvolvido para realizar medições precisas e confiáveis de grandes volumes de água em redes de abastecimento, sistemas de distribuição e aplicações industriais.
Sua tecnologia ultrassônica permite medir tanto vazões elevadas quanto vazões reduzidas, proporcionando alta precisão, estabilidade e confiabilidade operacional.
O equipamento possui construção em aço inoxidável 304, proteção IP68 e tratamento superficial por eletroforese para reduzir incrustações. Também pode integrar medição de pressão e sistemas de comunicação remota, permitindo o monitoramento e gerenciamento inteligente do consumo de água.
2. Principais características
-
Alta precisão de medição: adequado para grandes vazões e para a detecção de pequenos fluxos.
-
Medição bidirecional: registra a passagem de água nos sentidos direto e reverso.
-
Instalação simplificada: tecnologia de condicionamento de fluxo que reduz a necessidade de trechos retos de tubulação.
-
Monitoramento remoto: conexão com plataformas inteligentes de medição por meio de coletores de dados.
-
Proteção IP68: resistência à entrada de poeira e água.
-
Proteção contra incrustações: tratamento por eletroforese para maior durabilidade.
-
Baixo consumo de energia: bateria com autonomia declarada de até 10 anos.
-
Armazenamento inteligente: capacidade de armazenar dados diários, mensais e anuais por até 10 anos.
-
Construção em aço inoxidável 304: material adequado para aplicações com água potável.
Panda
3. Especificações técnicas
| Característica | Especificação |
|---|---|
| Modelo | PWM DN50–DN300 |
| Diâmetros nominais | DN50 a DN300 |
| Pressão máxima de trabalho | 1,6 MPa (16 bar) |
| Classes de temperatura | T30, T50, T70 e T90 |
| Classe padrão | T30 |
| Classe de precisão | Classe 2 — ISO 4064 |
| Material do corpo | Aço inoxidável SS304 |
| Material opcional | Aço inoxidável SS316L |
| Autonomia da bateria | 10 anos |
| Consumo energético | ≤ 0,5 mW |
| Grau de proteção | IP68 |
| Temperatura ambiente | -40 °C a +70 °C |
| Umidade relativa | Até 100% |
| Classe de perda de pressão | ΔP10, ΔP16 ou ΔP25 |
| Classe ambiental e mecânica | Classe O |
| Classe eletromagnética | E2 |
| Tipo de conexão | Flange conforme EN 1092-1 |
| Frequência de medição | 1 a 4 medições por segundo |
4. Comunicação e monitoramento
| Recurso | Especificação |
|---|---|
| Comunicação padrão | RS485 e saída de pulso |
| Comunicação opcional | NB-IoT e GPRS |
| Protocolo RS485 | Modbus RTU |
| Velocidade padrão | 9600 bps |
| Velocidades opcionais | 2400 e 4800 bps |
| Display | LCD de 9 dígitos |
| Informações exibidas | Volume acumulado, vazão instantânea, pressão, temperatura, alarmes e direção do fluxo |
| Histórico de dados | Registros diários, mensais e anuais por até 10 anos |
| Retenção de informações | Preservação dos dados mesmo sem alimentação elétrica |
Configurações de medição
O fabricante informa três configurações de passagem de água:
-
Passagem plena (Full Bore): U5/D3.
-
Passagem reduzida em 20%: U3/D0.
-
Passagem reduzida: U0/D0.
Essas configurações permitem adequar a medição às condições hidráulicas da instalação.
