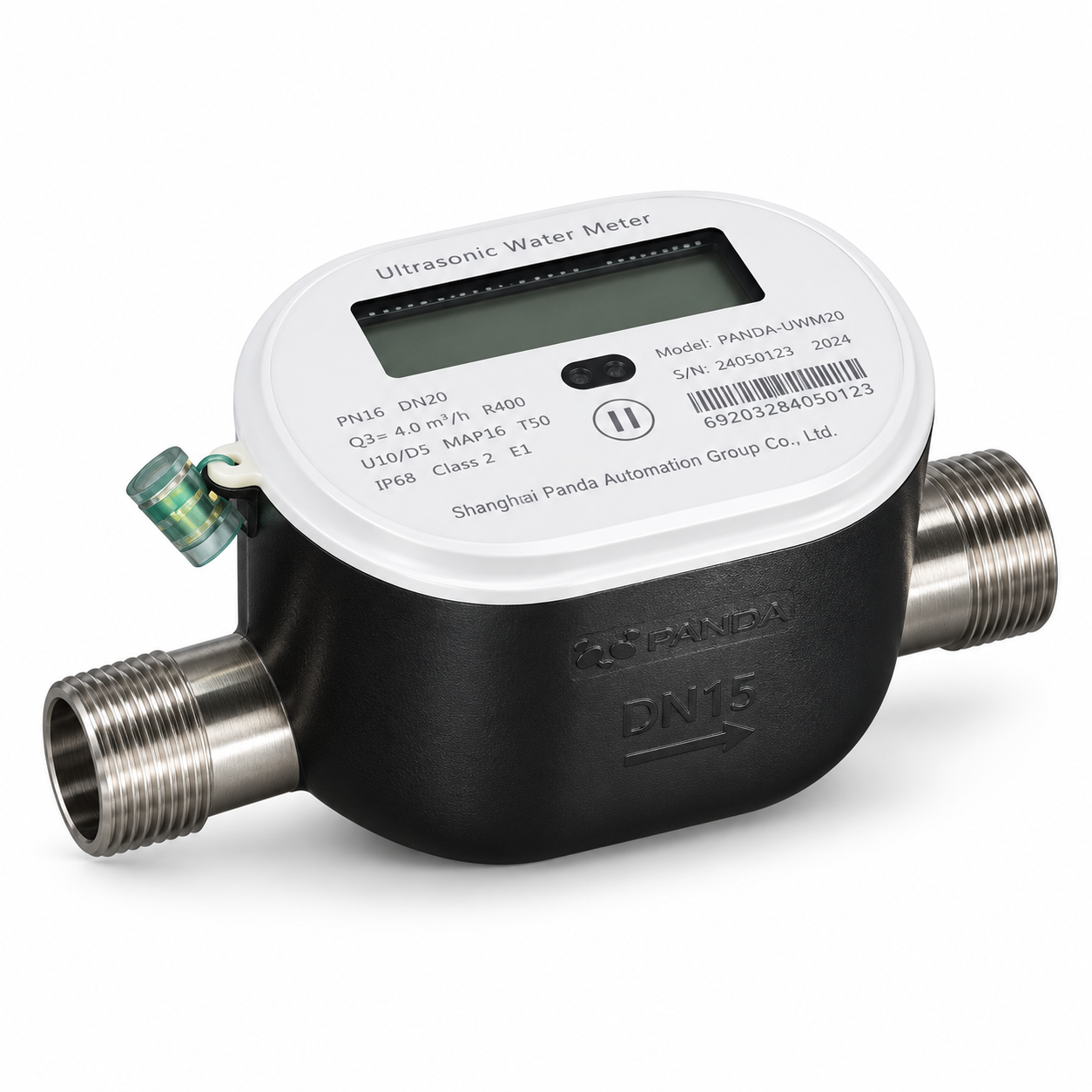

Descrição
Principais características
-
Corpo em aço inoxidável: adequado para aplicações com água potável.
-
Ampla faixa de medição: detecta vazões muito baixas, contribuindo para reduzir perdas comerciais.
-
Sem peças móveis: mantém a precisão durante longos períodos de operação.
-
Autodiagnóstico: alarmes para falhas nos sensores de vazão e temperatura, medições fora da faixa e baixa tensão da bateria.
-
Comunicação inteligente: compatibilidade com tecnologias de transmissão de dados e leitura remota.
Panda
Especificações técnicas
| Característica | Especificação |
|---|---|
| Modelo | PWM-S |
| Diâmetros nominais | DN15, DN20 e DN25 |
| Pressão máxima de trabalho | 1,6 MPa (16 bar) |
| Classe de temperatura | T30 |
| Norma de precisão | ISO 4064 – Classe 2 |
| Material do corpo | Aço inoxidável 304 (316L opcional) |
| Grau de proteção | IP68 |
| Temperatura ambiente | -40 °C a +70 °C |
| Umidade relativa | Até 100% |
| Classe ambiental e mecânica | Classe O |
| Classe eletromagnética | E2 |
| Classe de perda de pressão | ΔP25 |
| Frequência de medição | 1 a 4 vezes por segundo |
Comunicação e armazenamento
Comunicação com fio: M-Bus e RS485.
Comunicação sem fio: LoRaWAN e NB-IoT.
Display: LCD multilinhas de 9 dígitos, com indicação de consumo acumulado, vazão instantânea, alarmes, direção do fluxo e outras informações.
Armazenamento: histórico diário, mensal e anual dos últimos 24 meses, com preservação dos dados mesmo sem alimentação elétrica.
Observação: sinais fracos de LoRaWAN/NB-IoT podem provocar retransmissões e reduzir a vida útil da bateria.
Dimensões e conexões
| Característica | DN15 | DN20 | DN25 |
|---|---|---|---|
| Comprimento | 165 mm | 195 mm | 225 mm |
| Largura | 83,5 mm | 89,5 mm | 89,5 mm |
| Altura | 69,5 mm | 73 mm | 73 mm |
| Peso | 0,70 kg | 0,95 kg | 1,15 kg |
| Rosca do medidor | G3/4B | G1B | G1¼B |
| Comprimento da rosca | 12 mm | 12 mm | 12 mm |
| Comprimento da conexão | 53,8 mm | 60 mm | 70 mm |
| Rosca da conexão | R1/2 | R3/4 | R1 |
| Comprimento da rosca da conexão | 15 mm | 16 mm | 18 mm |
