Descrição
1. Descrição do produto

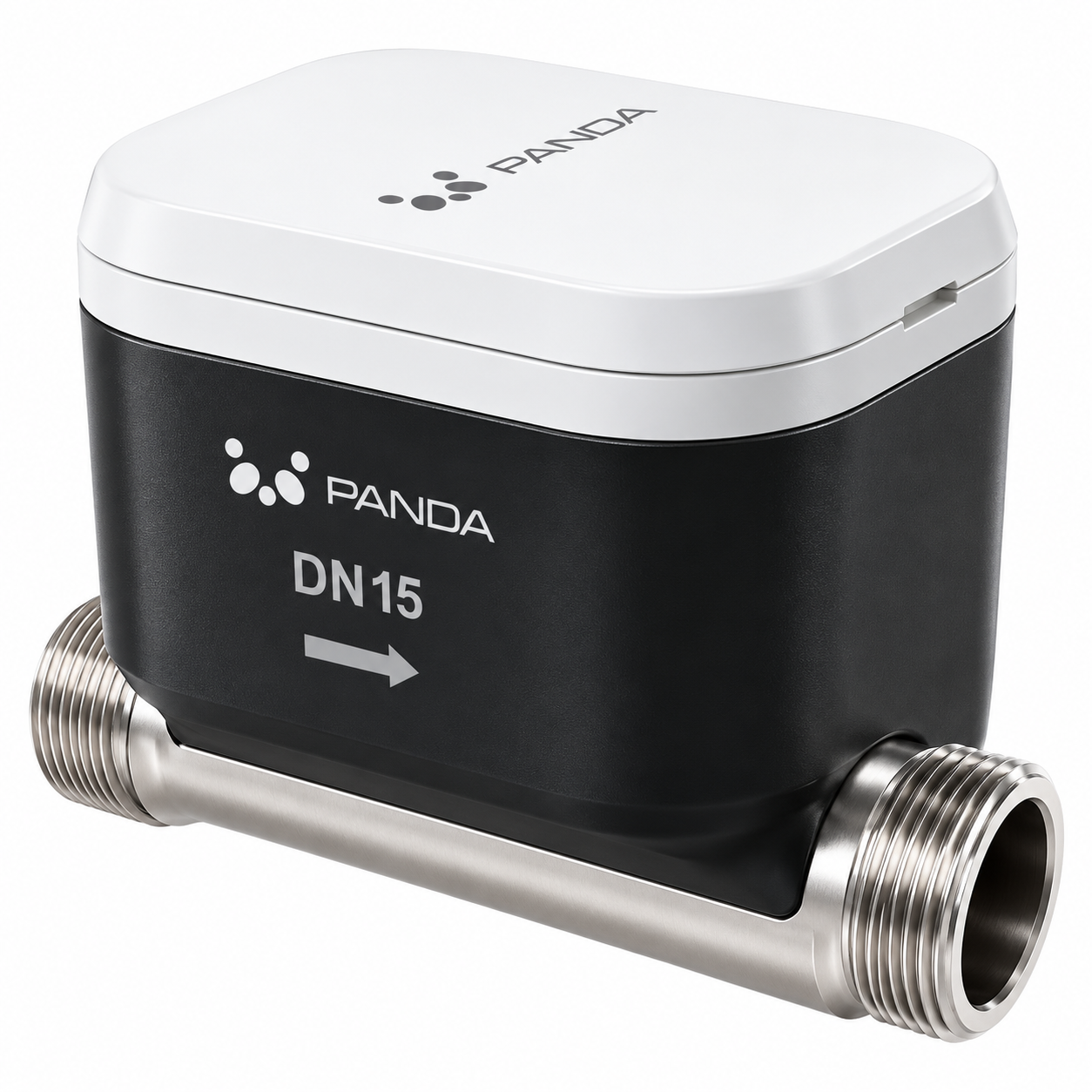

O Hidrômetro Ultrassônico Residencial Panda Meter PWM-SP é uma solução compacta e inteligente para medição precisa do consumo de água.
Fabricado em aço inoxidável, foi desenvolvido para substituir diretamente hidrômetros mecânicos verticais tradicionais, sem necessidade de modificar a tubulação existente.
Equipado com um módulo de medição de alta precisão, proporciona leituras estáveis e confiáveis. Também oferece recursos inteligentes, como transmissão remota de dados e alarmes de funcionamento anormal.
É uma solução indicada para modernização de hidrômetros antigos e atualização tecnológica das redes de distribuição de água.
2. Principais características
-
Corpo em aço inoxidável: adequado para medição de água potável de alta qualidade.
-
Medição bidirecional: permite registrar o fluxo de água nos sentidos direto e reverso.
-
Baixo consumo energético: bateria projetada para operação contínua por até 6 anos.
-
Autodiagnóstico: identifica falhas e condições anormais de funcionamento.
-
Alarmes inteligentes: alertas para falhas no sensor de vazão, sensor de temperatura, medição fora da faixa e baixa tensão da bateria.
-
Instalação simplificada: substitui hidrômetros mecânicos verticais sem alterações na tubulação existente.
-
Leitura remota: permite integração com sistemas inteligentes de gerenciamento do consumo de água.
3. Especificações técnicas
| Característica | Especificação |
|---|---|
| Modelo | PWM-SP |
| Diâmetros nominais | DN15 e DN20 |
| Pressão máxima de trabalho | 1,6 MPa (16 bar) |
| Classe de temperatura | T30 |
| Classe de precisão | Classe 2 |
| Material do corpo | Aço inoxidável SS304 |
| Material opcional | Aço inoxidável SS316L |
| Grau de proteção | IP68 |
| Temperatura ambiente | -40 °C a +70 °C |
| Umidade relativa | Até 100% |
| Classe de perda de pressão | ΔP25, conforme a vazão |
| Classe ambiental e mecânica | Classe O |
| Classe eletromagnética | E2 |
| Frequência de medição | 1 medição por segundo |
| Autonomia da bateria | Até 6 anos |
4. Comunicação e armazenamento
| Recurso | Especificação |
|---|---|
| Comunicação com fio | M-Bus e RS485 |
| Comunicação sem fio | LoRaWAN |
| Display | LCD de 9 dígitos |
| Informações exibidas | Volume, vazão, alarme de alimentação, direção do fluxo e dados de saída |
| Histórico de dados | Últimos 24 meses, incluindo registros diários, mensais e anuais |
| Retenção de informações | Dados preservados mesmo após desligamento |
5. Vazões e desempenho
Vazões em m³/h. Cada coluna representa uma configuração da relação metrológica R.
DN15 — Vazão permanente Q3: 2,5 m³/h
| Relação R | Q1 mínima | Q2 transição | Q4 sobrecarga |
|---|---|---|---|
| R100 | 0,025 | 0,040 | 3,125 |
| R160 | 0,016 | 0,025 | 3,125 |
| R200 | 0,013 | 0,020 | 3,125 |
| R250 | 0,010 | 0,016 | 3,125 |
DN20 — Vazão permanente Q3: 4,0 m³/h
| Relação R | Q1 mínima | Q2 transição | Q4 sobrecarga |
|---|---|---|---|
| R100 | 0,040 | 0,064 | 5,0 |
| R160 | 0,025 | 0,040 | 5,0 |
| R200 | 0,020 | 0,032 | 5,0 |
| R250 | 0,016 | 0,026 | 5,0 |
6. Dimensões e conexões
| Característica | DN15 | DN20 |
|---|---|---|
| Comprimento (L) | 110 mm | 130 mm |
| Comprimento L1 | 85 mm | 85 mm |
| Altura (H) | 87,03 mm | 90,33 mm |
| Largura (W) | 72 mm | 72 mm |
| Rosca de conexão | G3/4B | G1B |
