1. Descrição do produto

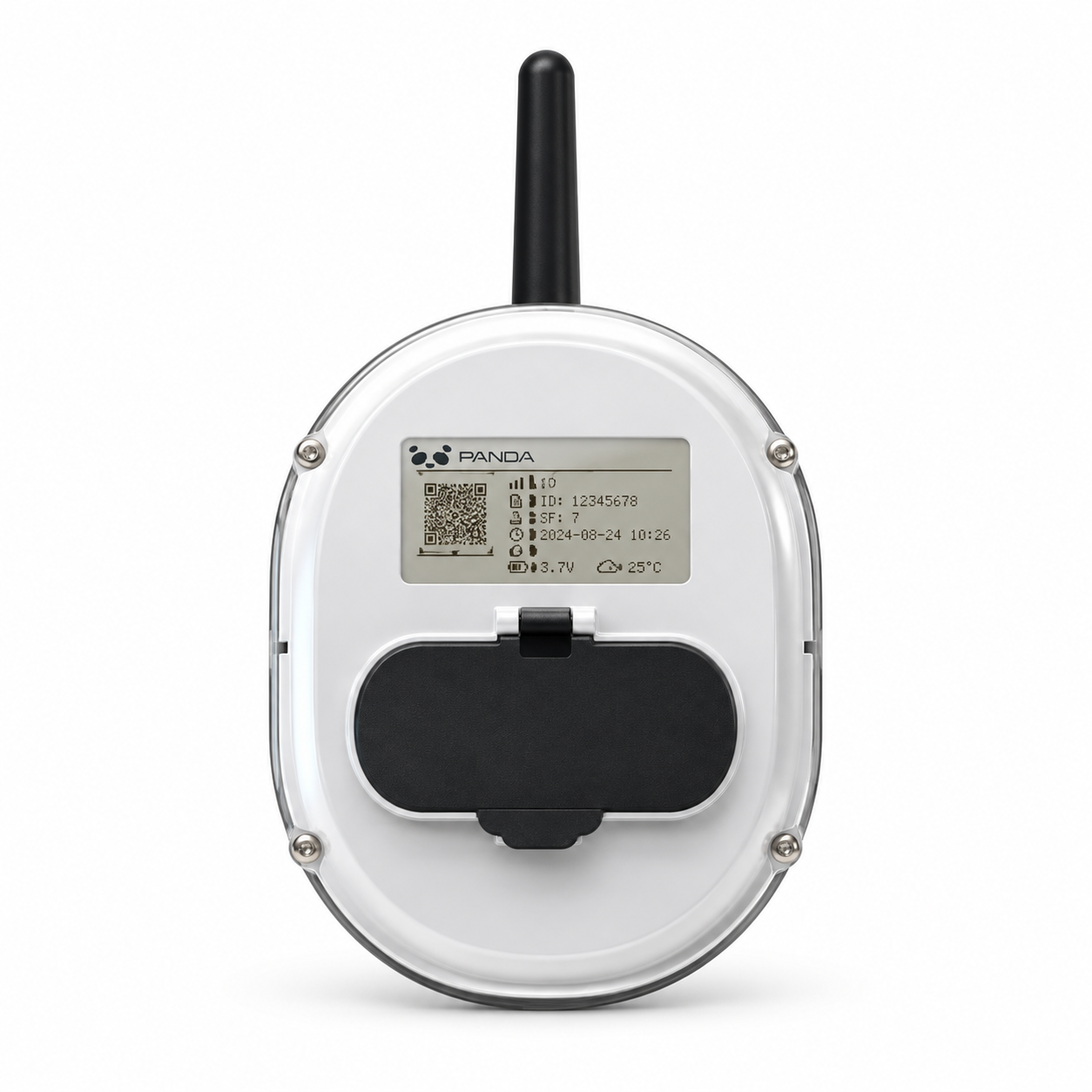

O Coletor de Dados Inteligente Panda Meter PG20 é um terminal remoto de aquisição de dados (RTU), compacto e de baixo consumo energético, desenvolvido para aplicações de telemetria e monitoramento.
Equipado com microcontrolador ARM, amplificadores de precisão, circuitos de proteção e módulo de comunicação integrado, permite coletar, armazenar e transmitir informações de equipamentos de medição.
O PG20 foi projetado para aplicações industriais, oferecendo estabilidade operacional mesmo em ambientes exigentes, sujeitos a variações de temperatura, vibrações e interferências eletromagnéticas.
2. Principais características
-
Display LCD: visualização de informações com atualização em tempo real.
-
Bateria de longa duração: autonomia de até 6 anos, com transmissão de dados duas vezes ao dia.
-
Comunicação NB-IoT: módulo de comunicação celular para transmissão e recebimento de dados.
-
Monitoramento completo: exibição de volumes acumulados nos sentidos direto e reverso, vazão instantânea, pressão e tensão elétrica.
-
Saída de alimentação 3,6 V: permite alimentar transmissores de pressão de baixo consumo.
-
Armazenamento interno: capacidade de guardar até 4 meses de dados.
-
Memória não volátil: preserva as configurações após interrupções de energia.
-
Transmissão automática: envio de informações e retransmissão de dados.
-
Configuração via Bluetooth: consulta de parâmetros, alteração de configurações e verificação do estado operacional.
Panda
3. Especificações técnicas
| Característica | Especificação |
|---|---|
| Modelo | PG20 |
| Tipo de equipamento | Coletor de dados / RTU |
| Processador | Microcontrolador ARM |
| Alimentação principal | Bateria interna de lítio 3,6 V |
| Saída de alimentação externa | 3,6 V para dispositivos conectados |
| Corrente máxima da saída | ≤ 80 mA |
| Consumo em espera | 30 µA |
| Pico de corrente na transmissão | 100 mA |
| Comunicação | NB-IoT |
| Configuração local | Bluetooth |
| Armazenamento interno | Até 4 meses |
| Material do invólucro | Alumínio fundido |
| Grau de proteção | IP68 |
| Umidade relativa | Até 100% |
| Classe ambiental e mecânica | Classe O |
| Classe eletromagnética | E2 |
4. Autonomia da bateria
A duração da bateria depende da frequência de leitura e transmissão.
| Frequência de leitura | Frequência de transmissão | Autonomia |
|---|---|---|
| A cada 15 minutos | A cada 2 horas | Até 2 anos |
| A cada 15 minutos | A cada 12 horas | Até 6 anos |
Autonomias declaradas pelo fabricante, sujeitas às condições de operação e comunicação.
5. Comunicação NB-IoT
O coletor PG20 utiliza módulo de comunicação NB-IoT compatível com as seguintes bandas:
B1, B2, B3, B5, B8, B12, B13 e B17.
O fabricante informa consumo mensal de dados inferior a “10M”, sem esclarecer a unidade na página. A compatibilidade com operadoras brasileiras deve ser verificada conforme a versão do módulo e as bandas disponibilizadas pela rede.
